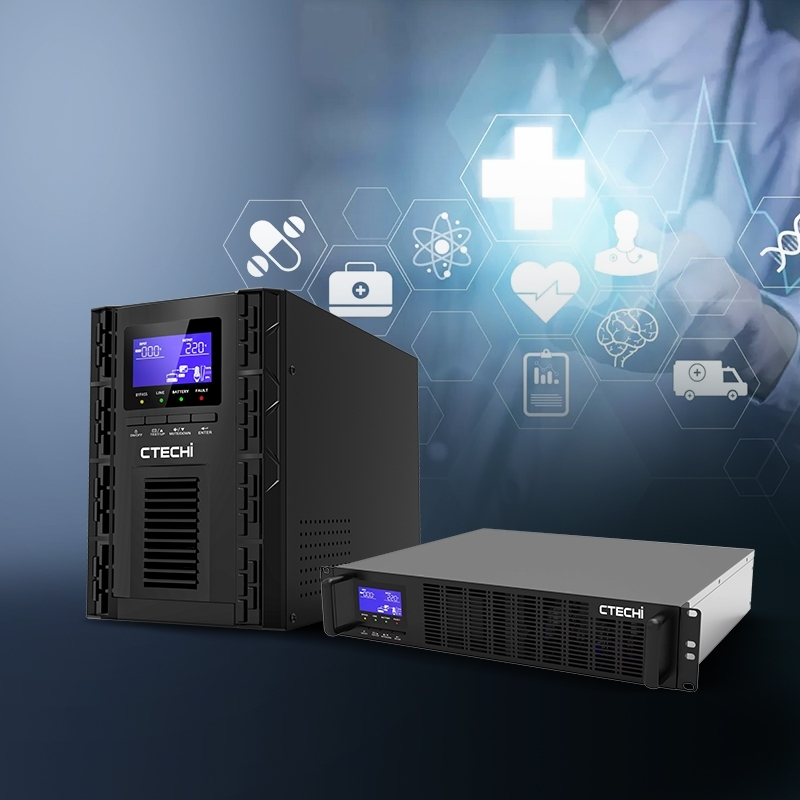

CTECHI 220 V LiFePO₄ USV (1–3 kVA) – Tower- und 2U-Rackmontage, Online-Doppelwandler-Batterie-Backup
- Kapazität: 1 KVA/900 W, 2 KVA/1,8 KW, 3 KVA/2,7 KW
- Nennspannung: 208/220/230/240VAC
- Batterietyp: LiFePO4-Batterie
- Batterie: 48 V LiFePO4
- Laufzeit: ~20–30 Minuten bei halber Last
- Abmessungen (BxTxH): Tower: 145 x 325 x 220 mm (1 KVA), 190 x 378 x 318 mm (2–3 KVA); Rack: 440 x 400 x 88 mm (2 HE)
CTECHI 220 V LiFePO₄ USV (1–3 kVA) – Tower- und 2U-Rackmontage, Online-Doppelwandler-Batterie-Backup
Detaillierte Produktmerkmale
- Langlebige LiFePO₄-Batterietechnologie
- Ausgestattet mit 48-V-LiFePO₄-Batterien bietet das System eine bis zu dreimal längere Lebensdauer und Backup-Zeit im Vergleich zu herkömmlichen Blei-Säure-Optionen.
- Online-Doppelumwandlung und Smart BMS
- Bietet permanente reine Sinuswellenausgabe mit nahtloser Doppelwandler-USV-Funktionalität. Das integrierte Batteriemanagementsystem (BMS) umfasst eine MODBUS-Schnittstelle (RS-485) und ein 4-stufiges Ladegerät (Konstantstrom, Konstantspannung, Schwebezustand, Abschaltung) für sicheres und optimiertes Laden der Batterie.
- Vielseitige Formfaktoren
- Erhältlich als kompaktes Tower-Modell oder als platzsparende 2U-Rackmontageoption – ideal für unterschiedliche Installationsanforderungen von kleinen Büros bis hin zu IT-Schränken.
- Hohe Effizienz
- Optimiert für Energieeinsparungen sowohl im Normalbetrieb (Netzmodus) als auch im batteriegestützten Modus.
- Breiter Eingangsspannungsbereich und Kaltstartfähigkeit
- Akzeptiert einen breiten Eingangsbereich und verfügt über eine Kaltstartfunktion, sodass die USV auch bei einem vollständigen Stromausfall hochfahren und angeschlossene Geräte mit Strom versorgen kann.
Zugehörige Parameter
Turmmodell | Li HV C1K | Li HV C1KS | Li HV C2K | Li HV C2KS | Li HV C3K | Li HV C3KS | ||||||||
Rack-Modell | Li HV R1K | Li HV R1KS | Li HV R2K | Li HV R2KS | Li HV R3K | Li HV R3KS | ||||||||
Kapazität | 1KVA/900W | 2KVA/1.8KW | 3KVA/2.7KW | |||||||||||
AC INPUT | ||||||||||||||
Verdrahtung | L/N+PE | |||||||||||||
Nennspannung | 208/220/230/240VAC | |||||||||||||
Spannungsbereich | 90~300VAC | |||||||||||||
Frequenzbereich | 40 Hz bis 70 Hz | |||||||||||||
Eingangsleistungsfaktor | ≥0.99 | |||||||||||||
AC OUTPUT | ||||||||||||||
Verdrahtung | L/N+PE | |||||||||||||
Ausgangsspannung | 208/220/230/240VAC | |||||||||||||
Spannungsregelung | ±1% | |||||||||||||
Ausgangsfrequenz | 50/60±4Hz (Synchronisationsmodus); 50/60Hz±0,1% (Freilauf) | |||||||||||||
Wellenform | Reine Sinuswelle | |||||||||||||
Verzerrung (THDV%) | <2 % (lineare Last); <7 % (nichtlineare Last) | |||||||||||||
Überlastfähigkeit | 100 % – 105 % kontinuierlich; 60 Sek. bei 105 % – 130 % Nennlast; 10 Sek. bei 130 % – 150 % Nennlast; 0,3 Sek. bei > 150 % Nennlast. | |||||||||||||
EFFICIENCY | ||||||||||||||
Zeilenmodus | 88% | 89% | 90% | |||||||||||
Batteriebetrieb | 86% | 87% | 88% | |||||||||||
AKKU & LADEGERÄT | ||||||||||||||
Nennbatteriespannung | 48 VDC (Standard für 15 Zellen LiFePO4) | |||||||||||||
Batteriekapazität | 600WH | Externer Akku kommt darauf an | 1000WH | Externer Akku kommt darauf an | 1000WH | Externer Akku kommt darauf an | ||||||||
Sicherungszeit | >40 Minuten bei halber Beladung | >30 Minuten bei halber Beladung | >20 Minuten bei halber Beladung | |||||||||||
Ladestrom | 4A/8A | |||||||||||||
Ladespannung | 52,8 V (Standard für 15 Zellen LiFePO4) / Angepasst an die Batterieanforderung | |||||||||||||
Ladegerätverhalten und -schutz | CC. CV. schwebend. Ausschalten 4 Zustände 3 Überspannungsschutzschleifen, Schutzschnittstelle für Übertemperatur-/Überdruck-Abschaltschnittstelle | |||||||||||||
HMI | ||||||||||||||
LED-Anzeige | Netz-/Batteriestatus, Lastzustand, Batteriestand, Betriebsmodus | |||||||||||||
LCD-Display mit LED-Anzeige | Eingangsnetzspannung, Frequenz, Lastpegel, Betriebsmodus, Gesundheitszustand | |||||||||||||
Standards Kommunikationsschnittstelle | (1) RS232-Anschluss (2) Netzwerkkarte: unterstützt SNMP, TCP/IP-Protokoll, für die Fernüberwachung der USV über Smartphone-App, Webseite, PC-Monitorsoftware, unterstützt Server-/NAS-Herunterfahren (3) Trockenkontaktschnittstelle zur BMS-Steuerung (4) MODBUS Für BMS-Schnittstelle | |||||||||||||
ENVIRONMENT | ||||||||||||||
Temperaturbereich | -10~50°C | |||||||||||||
Relative Luftfeuchtigkeit | 0–98 % (nicht kondensierend) | |||||||||||||
Akustik Lärm | <55 dB bei 1 Meter | |||||||||||||
PHYSICAL | ||||||||||||||
Turmabmessungen BxTxH (mm) | C1K: 190 x 378 x 318 | C2K: 190 x 427 x 318 | C3K: 190 x 427 x 318 | |||||||||||
C1KS: 145 x 397 x 220 | C2KS: 145 x 397 x 220 | C3KS: 190 x 378 x 318 | ||||||||||||
Rack-Abmessungen B x T x H (mm) | R1K: 440 x 400 x 88 (2 HE) | R2K: 440 x 500 x 88 (2 HE) | R3K: 440 x 650 x 88 (2 HE) | |||||||||||
R1KS: 440x400x88 (2U) | R2KS: 440x400x88 (2U) | R3KS: 440x400x88 (2U) | ||||||||||||
Turm NW (kg) | 10.8 | 5 | 16.5 | 5.5 | 18 | 7.9 | ||||||||
Rack-Nutzgewicht (kg) | 12.5 | 6.5 | 21.6 | 6.8 | 24.5 | 8.2 | ||||||||
