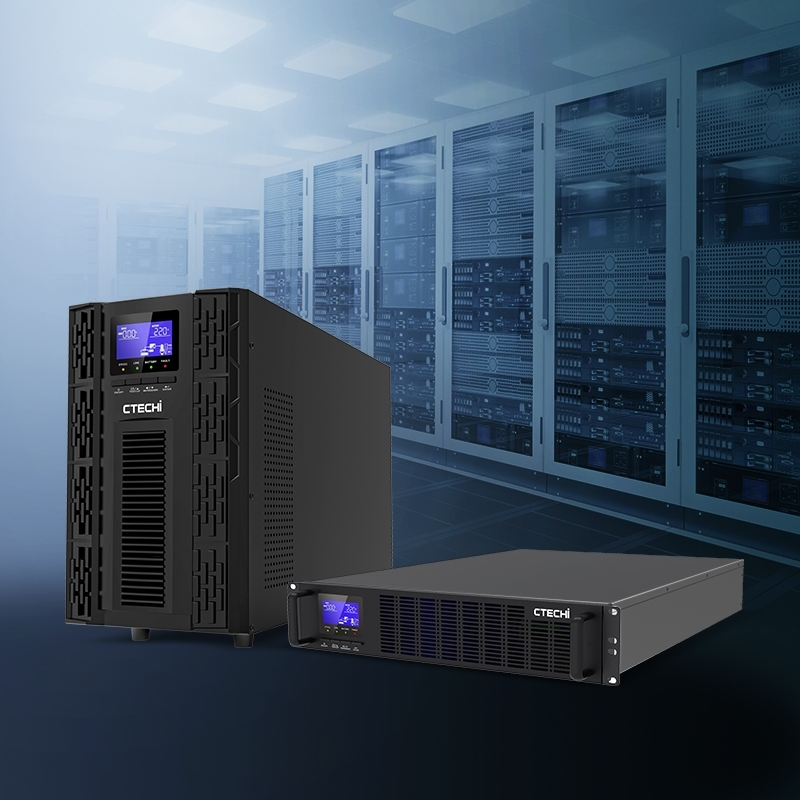

CTECHI 220 V LiFePO₄-USV (6–10 kVA) – Tower- und Rackmontage, Online-Notstromversorgung mit Doppelumwandlung
- Kapazität: 6 KVA/5,4 KW, 10 KVA/9 KW
- Nennspannung: 208/220/230/240VAC
- Batterietyp: LiFePO4-Batterie
- Batterie: 96 V/192 V LiFePO4
- Laufzeit: ~20–30 Minuten bei halber Last
- Abmessungen (BxTxH): Tower: 190 x 546 x 360 mm (6K-12BAT), 190 x 546 x 470 mm (6K-16BAT); Rack: 439,4 x 530 x 176 mm (4U)
CTECHI 220 V LiFePO₄-USV (6–10 kVA) – Tower- und Rackmontage, Online-Notstromversorgung mit Doppelumwandlung
Detaillierte Produktmerkmale
- Langlebige LiFePO₄-Batterietechnologie
- Verfügt über LiFePO₄-Batterien, die im Vergleich zu Blei-Säure-Alternativen eine bis zu dreimal längere Überbrückungszeit und eine deutlich längere Lebensdauer bieten.
- Erweitertes Batteriemanagementsystem (BMS)
- Ausgestattet mit einem integrierten BMS, das MODBUS (RS-485) für eine präzise Überwachung des Batteriezustands und Leistungsmanagement integriert.
- Dreistufiges Wechselrichterdesign
- Bietet sauberen, hochwertigen Strom mit verbesserter Effizienz und reduzierter harmonischer Verzerrung – optimal für empfindliche elektronische Lasten.
- Hohe Leistungsfaktorkorrektur (> 0,99)
- Sorgt für eine hocheffiziente Stromentnahme aus dem Netz, minimiert Energieverluste und verbessert die Systemleistung.
- Generatorkompatibilität
- Lässt sich nahtlos in Notstromaggregate integrieren, um die Stromversorgung bei längeren Ausfällen aufrechtzuerhalten.
- Flexible Kommunikationsmöglichkeiten
- Standardmäßige RS-232-Schnittstelle enthalten, optionale Karten für USB-, Netzwerk- (SNMP), MODBUS-, RS-485- und AS400-Netzwerkverwaltung erhältlich.
Zugehörige Parameter
Turmmodell | Li HV C6KS | Li HV C10KS | ||
Rack-Modell | Li HV R6KS | Li HV R10KS | ||
Kapazität | 6KVA/5.4KW | 10KVA/9KW | ||
AC INPUT | ||||
Eingabesystem | Einphasig (L/N+PE) | |||
Nennspannung | 208/220/230/240VAC | |||
Frequenz | 50/60 Hz | |||
Spannungsbereich | 90~300VAC | |||
Frequenzbereich | (40~70)±0,5 Hz | |||
Eingangsleistungsfaktor | >0,99 | |||
BATTERY INPUT | ||||
Ladespannung | 216 V (Standard für 60 Zellen LiFePO4) / Angepasst an die Batterieanforderung | |||
Batteriekapazität | Extern | |||
Ladegerätverhalten und -schutz | CC. CV. schwebend. Ausschalten 4 Zustände 3 Überspannungsschutzschleifen, Schutzschnittstelle für Übertemperatur-/Überdruck-Abschaltschnittstelle | |||
Ladestrom | Modell mit langer Backup-Zeit: 4 A/8 A (optional) | |||
AC OUTPUT | ||||
Ausgangsverdrahtungssystem | Einphasig (L/N+PE) | |||
Wechselrichter-Ausgangsspannung | 208/220/230/240VAC±1% | |||
Wellenform | Reine Sinuswelle | |||
Harmonische Verzerrung | THD < 2 % (lineare Last); THD < 7 % (nichtlineare Last) | |||
Ausgangsfrequenz | 50/60±4Hz (Synchronisationsmodus); 50/60Hz±0,1% (Fixfrequenzmodus) | |||
Überlastfähigkeit | 100 % – 105 % kontinuierlich; 60 Sek. bei 105 % – 130 % Nennlast; 10 Sek. bei 130 % – 150 % Nennlast; 0,3 Sek. bei > 150 % Nennlast. | |||
Übertragungszeit | Leitungsmodus <-> Batteriemodus: 0 ms | |||
EFFICIENCY | ||||
Zeilenmodus | >92 % | >93 % | ||
Batteriebetrieb | >90 % | |||
OTHERS | ||||
Standards Kommunikationsschnittstelle | (1) RS232-Anschluss (2) Netzwerkkarte: Unterstützt SNMP, TCP/IP-Protokoll, für die Fernüberwachung der USV über Smartphone-App, Webseite, PC-Monitorsoftware, unterstützt Server-/NAS-Herunterfahren (3) Trockenkontaktschnittstelle zur BMS-Steuerung (4) MODBUS für BMS-Schnittstelle | |||
Alarmfunktion | AC/DC-Eingang unter anormalen Bedingungen, Überlastung und Wechselrichterproblemen | |||
Schutzfunktion | AC-Eingang oder -Ausgang über oder unter dem Spannungsbereich, Überlast-, Übertemperatur- und Kurzschlussschutz | |||
ENVIRONMENT | ||||
Temperaturbereich | -10~50°C | |||
Relative Luftfeuchtigkeit | 0–98 % (nicht kondensierend) | |||
Akustik Lärm | <55 dB bei 1 Meter | |||
PHYSICAL | ||||
Turmabmessungen BxTxH (mm) | 190x378x318 | 190x546x340 | ||
Rack-Abmessungen B x T x H (mm) | 439.4x500x88 (2U) | 439.4x500x88 (2U) | ||
Turm NW (kg) | 14.8 | 16 | ||
Rack-Nutzgewicht (kg) | 11.5 | 13.5 | ||
